볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.
일반 하중용 서포트유니트

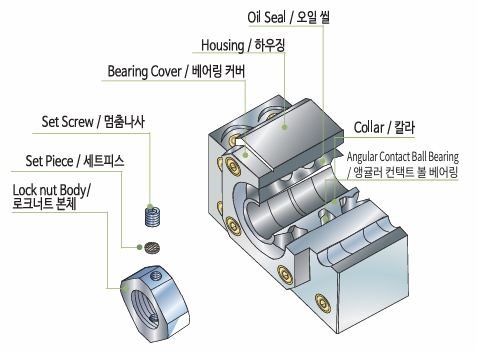

고정측
- 엥귤러 베어링이 DF(정면 조합) 으로 조립되어 있음.
- 전 제품 예압이 부여되어 흔들림이 없고 정밀도가 높음.
- 오일씰이 있어 그리스의 유출, 먼지유입을 막음.
- 고정도 로크너트와 칼라(스페이서)가 함께 판매됨.

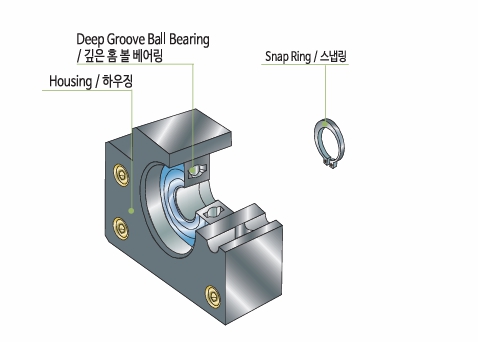

지지측
- 깊은 홈 볼 베어링과 스냅링이 함께 판매됨.
고정측
지지측

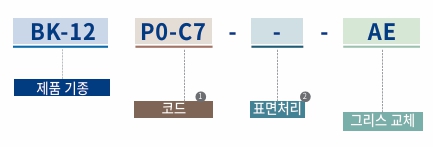

| ① 코드 | 표기(고정측에만 해당) | 베어링 정밀도 | 예압 |
|---|---|---|---|
| P5 | P5 | 중예압 | |
| C8 | 일반 | 중예압 | |
| P0-C7 | 일반 | 경예압 |
| ② 표면처리 | 표기 | 표면처리 |
|---|---|---|
| 무기호 | 흑색산화피막 | |
| RA | 저온흑색크롬도금(레이던트) |
| 그리스 종류 | 표준 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 표기 | 무기호 | AG | AE | AF | AH | AN | AX |
※ 그리스 교체에 대한 세부 내용은 서포트유니트 고객 주문 사양의 제작 안내 페이지 내용을 참조하여 주시기 바랍니다.
지지측 설치 시 유의사항
지지측 하우징 상단에는 기준면 식별을 위한 표기가 되어 있습니다.
표기된 방향 쪽의 연마가공면을 기준 삼아, 제품을 설치하여 주시기 바랍니다. 잘못된 방향으로 조립될 경우, 베어링의 중심이 맞지 않아 소음이나 진동이 발생하거나 베어링의 구름이 원활하지 않을 수 있으므로 방향에 유의하여 조립해주시기 바랍니다.
· 적용모델: AF, BF, CF, EF series (각형)
