볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.
일반 하중용 서포트유니트
- 구동시 진동으로 인하여 플랜지형 미니어쳐 볼 베어링이 부착면에서 떨어질수 있으니 로크너트를 확실하게 체결한뒤 사용하십시오.
- 출고시 내부에 삽입되어 있는 칼라의 분실을 방지하기 위하여 볼트로 고정되어 출고됩니다.

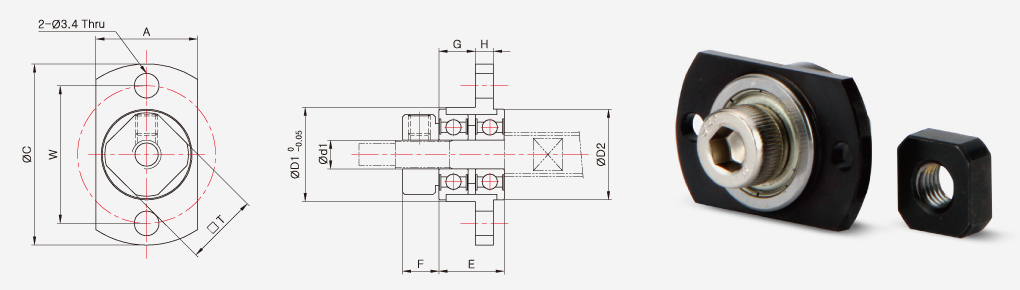

규격 정보
| 제품 번호 | CAD | 주요 치수(mm) | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 본체 | 로크너트 | 스페이서 | |||||||||||||
| d1 | A | C | D1 | D2 | E | F | G | H | W | T | M | ||||
| WBK-04 |  |
4 | 14 | 25 | 13 | 12.5 | 9 | 5 | 5 | 2.5 | 19 | 10 | M4×0.5 | Ø8×Ø4×0.9 – 1EA | |
| WBK-06 | |
6 | 19 | 30 | 18 | 17 | 11 | 5 | 6.8 | 2.5 | 24 | 12 | M6×0.75 | Ø9.1×Ø6×0.9 – 1EA | |
