볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

그리스 주입형 서포트유니트

  • FK-G-2D (.dwg)
  • FK-G-3D (.step)

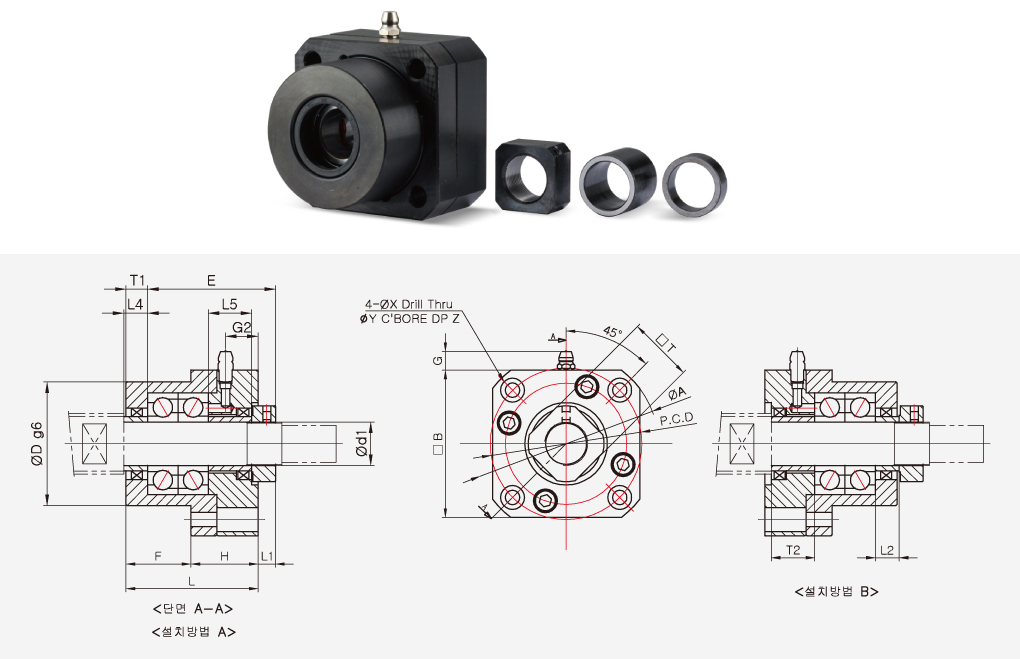

FK-G Series (고정측)
FK-17-G ~ FK-30-G

※ FK-30 : 설치방법 B 를 채택 하실 경우 칼라사이즈를 변경하셔야 합니다. 반드시 문의 바랍니다.

규격 정보
제품 번호 CAD 주요 치수(mm) 질량(g)
본체 칼라
d1 L H F E D A P.C.D □B 설치방법 A 설치방법 B X Y Z □T G G2 L4 L5
L1 T1 L2 T2
FK-17-G 17 55 32 23 56 50 77 62 61 10 9 13 12 6.6 11 20 24 8.5 16 9 19 1100
FK-20-G 20 61 31 30 59 57 85 70 68 8 10 12 14 6.6 11 19 30 8.5 15 11 20 1400
FK-25-G 25 65 35 30 68 63 98 80 79 13 10 20 17 9 15 21 35 8.5 17 15 23 1800
FK-30-G 30 69.5 37.5 32 74.5 75 117 95 93 17 12 17 18 11 17.5 22.5 40 8.5 18.5 9 22.5 2700

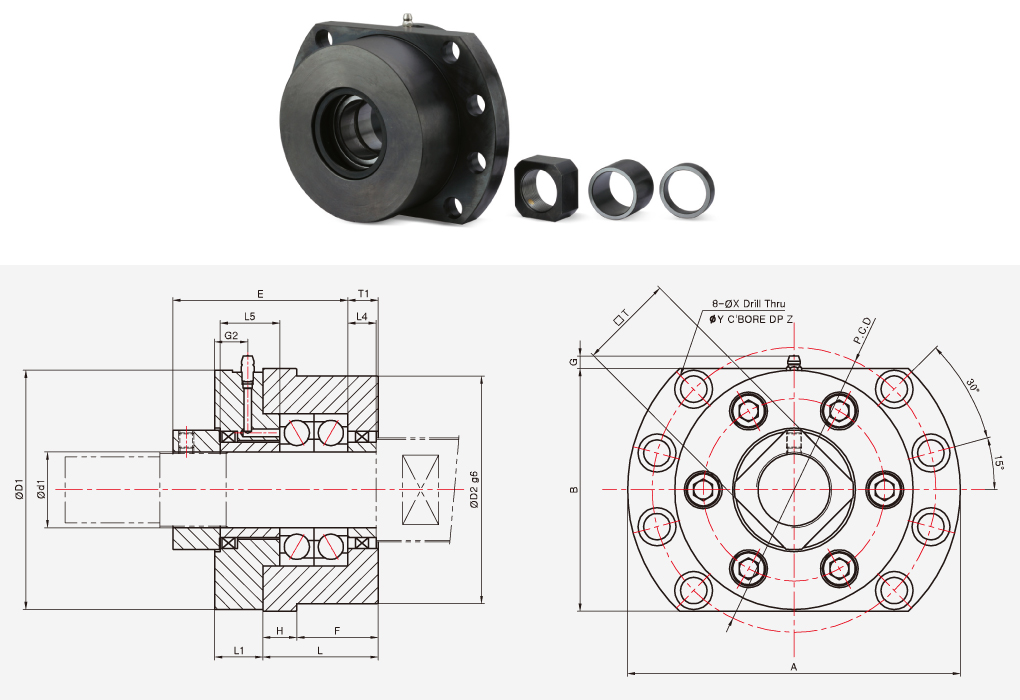

FK-35-G ~ FK-40-G
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)
본체 칼라
d1 L H F E D1 D2 A P.C.D B L1 T1 X Y Z □T G G2 L4 L5
FK-35-G 35 48 16 32 77 112 100 154 132 120 24 12 11 17.5 11 50 3.5 16 12 22 4700
FK-40-G 40 61 18 43 92.5 126 120 176 150 128 25.5 16 14 20 13 50 6.5 17.5 15 31.5 7300
