볼스크류용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는 역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로 다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

볼스크류용 서포트유니트 (전체 INDEX 및 개요)

제품 설치방법 주문사양 특수제작

그리스 주입형 서포트유니트

  • SWBK-G-2D (.dwg)
  • SWBK-G-3D (.step)
SWBK-G Series (고정측)
SWBK-17-G ~ SWBK-30-G

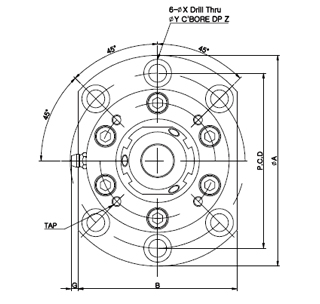

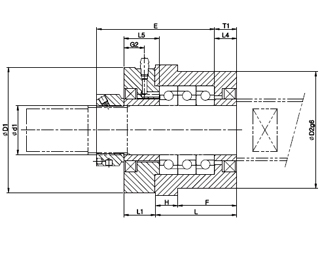

Drawing of DF combination

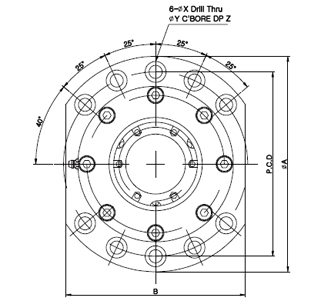

SWBK-35-G , SWBK-40-G
SWBK-50-G
SWBK-17-G, SWBK-20-G SWBK-25-G, SWBK-30-G SWBK-35-G, SWBK-40-G SWBK-50-G
TAP 4-M5 TAP DP10 4-M6 TAP DP12 4-M6 TAP DP12 –
PCD 58 70 80 –

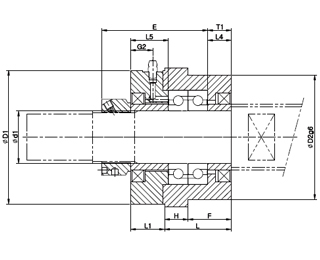

DF 조합
DF 조합

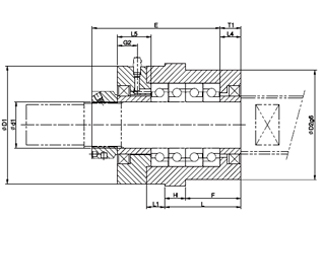

DFD 조합
DFF 조합
규격 정보
제품 번호 CAD 주요 치수(mm) 질량
(g)
본체 칼라
d1 L H F E T1 D1 D2 A P.C.D B L1 X Y Z G G2 L4 L5
SWBK-17-G-DF 17 47 15 32 76 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2300
SWBK-17-G-DFD 17 62 15 47 91 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2700
SWBK-20-G-DF 20 47 15 32 76 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2300
SWBK-20-G-DFD 20 62 15 47 91 15 72 70 106 58 80 26 9 14 8.5 3.5 17 15 28 2700
SWBK-25-G-DF 25 51 18 33 78 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 3700
SWBK-25-G-DFD 25 66 18 48 93 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 4300
SWBK-30-G-DF 30 51 18 33 78 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 3600
SWBK-30-G-DFD 30 66 18 48 93 18 90 85 130 70 100 25 11 17.5 11 2.5 16 18 28 4100
SWBK-35-G-DF 35 51 18 33 79 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 4300
SWBK-35-G-DFD 35 66 18 48 94 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 5000
SWBK-35-G-DFF 35 66 18 48 109 18 102 95 142 80 106 41 11 17.5 11 5.5 17 18 29 5800
SWBK-40-G-DF 40 51 18 33 81 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 5000
SWBK-40-G-DFD 40 66 18 48 96 18 102 95 142 80 106 26 11 17.5 11 5.5 17 18 29 6000
SWBK-40-G-DFF 40 66 18 48 111 18 102 95 142 80 106 41 11 17.5 11 5.5 17 18 29 7200
SWBK-50-G-DF 50 64 18 46 95 21 130 130 180 154 150 28 11 17.5 10 – 17 24 31 8250
SWBK-50-G-DFD 50 84 18 66 115 21 130 130 180 154 150 28 11 17.5 10 – 17 24 31 9610
SWBK-50-G-DFF 50 84 18 66 135 21 130 130 180 154 150 48 11 17.5 10 – 17 24 31 11200
