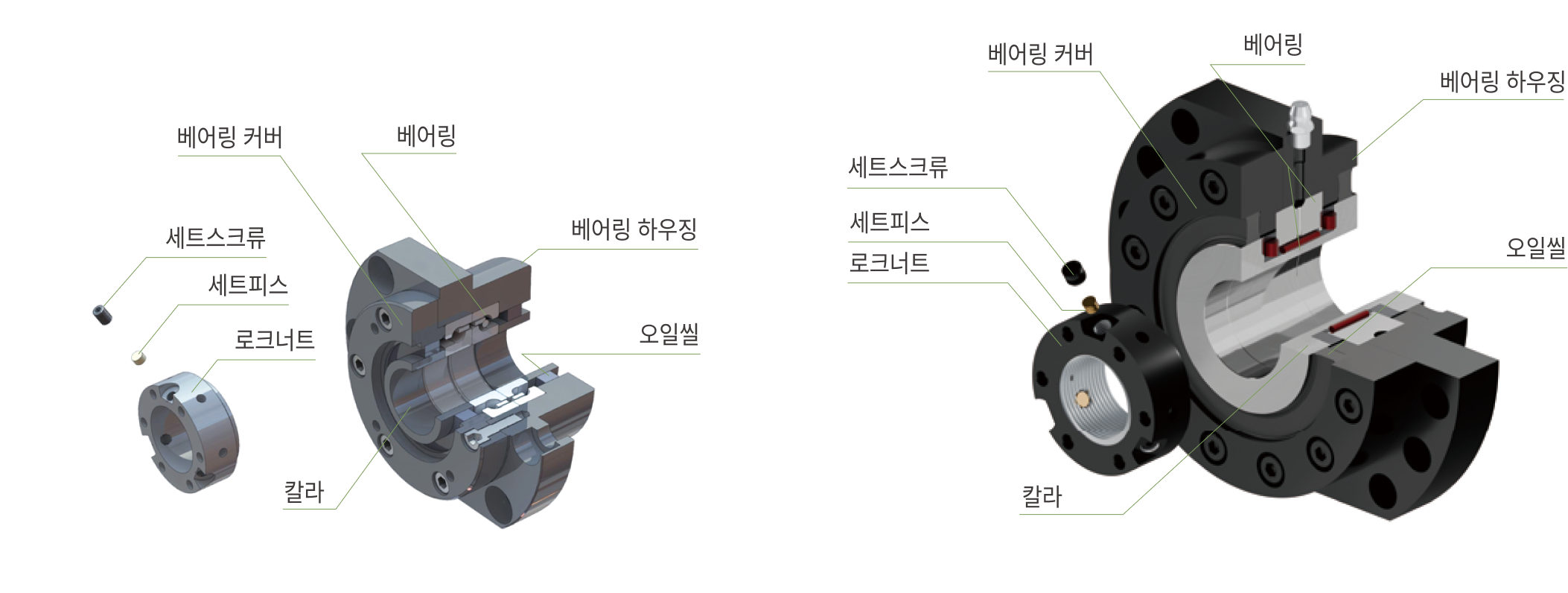

고 하중용 서포트유니트

서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

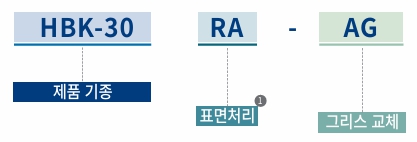

② 표면처리	표기	표면처리
	무기호	흑색산화피막
	RA	저온흑색크롬도금(레이던트)

그리스 종류	표준	LG2	AFE-CA	AFF	HT-Z1	NBU-15	XL-600
표기	무기호	AG	AE	AF	AH	AN	AX

※ 그리스 교체에 대한 세부 내용은 서포트유니트 고객 주문 사양의 제작 안내 페이지 내용을 참조하여 주시기 바랍니다.

① 표면처리	표기	표면처리
	무기호	흑색산화피막
	RA	저온흑색크롬도금(레이던트)

그리스 종류	표준	LG2	AFE-CA	AFF	HT-Z1	NBU-15	XL-600
표기	무기호	AG	AE	AF	AH	AN	AX

※ 그리스 교체에 대한 세부 내용은 서포트유니트 고객 주문 사양의 제작 안내 페이지 내용을 참조하여 주시기 바랍니다.

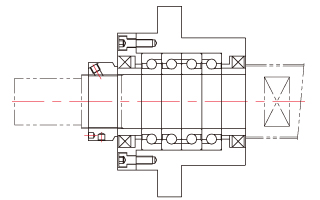

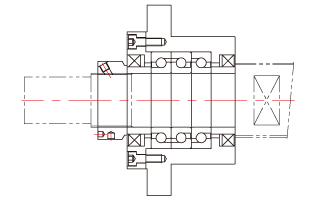

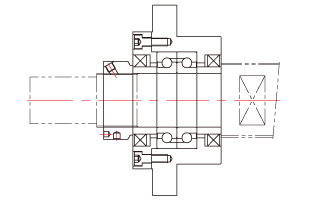

제품 번호	베어링 조합	사용 베어링	기본동정격 하중 (N)	한계 하중 (N)	허용엑시얼 하중 (N)	예압하중 (N)	축방향 강성 (N/㎛)	기동토크 (N·cm)
SWBK-17	DF	17TAC 47C	23,000	26,600	18,600	1,450	630	14
SWBK-17	DFD	17TAC 47C	37,500	53,000	37,100	1,970	930	19
SWBK-20	DF	20TAC 47C	23,000	26,600	18,600	1,450	630	14
SWBK-20	DFD	20TAC 47C	37,500	53,000	37,100	1,970	930	19
SWBK-25	DF	25TAC 62C	29,900	40,500	28,400	2,280	850	21
SWBK-25	DFD	25TAC 62C	48,500	81,500	57,100	3,100	1,250	28
SWBK-30	DF	30TAC 62C	30,500	43,000	30,100	2,400	890	23
SWBK-30	DFD	30TAC 62C	50,000	86,000	60,200	3,260	1,310	30
SWBK-35	DF	35TAC 72C	32,500	50,000	35,000	2,750	1,030	27
SWBK-35	DFD	35TAC 72C	53,000	100,000	70,000	3,740	1,500	34
SWBK-35	DFF	35TAC 72C	53,000	100,000	70,000	5,490	2,060	43
SWBK-40	DF	40TAC 72C	33,500	52,000	36,400	2,860	1,080	28
SWBK-40	DFD	40TAC 72C	54,000	104,000	72,800	3,900	1,590	36
SWBK-40	DFF	40TAC 72C	54,000	104,000	72,800	5,730	2,150	46
SWBK-50	DF	50TAC 100C	66,000	72,800	51,000	4,650	1,410	42
SWBK-50	DFD	50TAC 100C	107,000	145,600	101,900	6,320	2,100	57
SWBK-50	DFF	50TAC 100C	107,000	145,600	101,900	9,120	2,820	82

※ 사용 베어링의 브랜드(제조사)는 조달/수급 상황에 따라 표에 기재된 품번의 동등 사양 제품으로 변경될 수 있습니다.

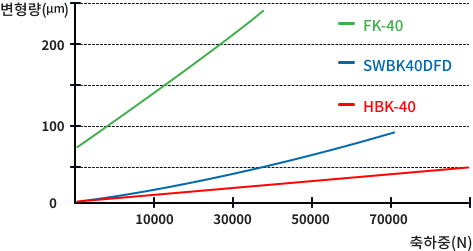

제품 번호	기본정격하중(엑시얼) (N)		기본정격하중(레디얼) (N)		축방향강성 (N/㎛)	최대회전수 (min^-1)	최대기동토크 (N·cm)
제품 번호	동정격	정정격	동정격	정정격	축방향강성 (N/㎛)	최대회전수 (min^-1)	최대기동토크 (N·cm)
HBK-30	90,400	216,200	18,100	32,900	3,100	1,300	140
HBK-40	101,800	266,100	26,000	56,500	3,800	1,200	180
HBK-50	163,000	453,000	35,600	64,400	5,300	1,100	360

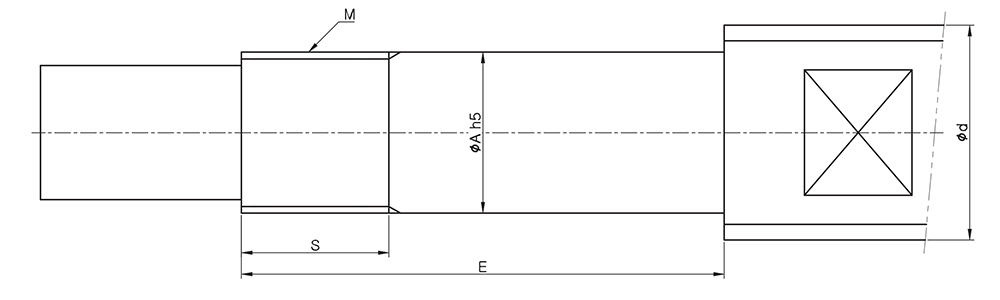

볼스크류 외경 (mm)	베어링 부 외경	로크너트		고정측
d	A	제품 번호	규격 M x pitch	제품 번호		E	S
Ø25 – Ø28	17	HLRN-17	M17 x 1.0	SWBK-17	DF	81	23
	17	HLRN-17	M17 x 1.0	SWBK-17	DFD	96	23
	20	HLRN-20	M20 x 1.0	SWBK-20	DF	81	23
	20	HLRN-20	M20 x 1.0	SWBK-20	DFD	96	23
Ø30 – Ø36	25	HLRN-25	M25 x 1.5	SWBK-25	DF	89	26
Ø30 – Ø36	25	HLRN-25	M25 x 1.5	SWBK-25	DFD	104	26
Ø40	30	HLRN-30	M30 x 1.5	SWBK-30	DF	89	26
				SWBK-30	DFD	104	26
				HBK-30		89	26
Ø45	35	HLRN-35	M35 x 1.5	SWBK-35	DF	90	28
					DFD	105
					DFF	120
Ø50 – Ø55	40	HLRN-40	M40 x 1.5	SWBK-40	DF	92	30
					DFD	107
					DFF	122
				HBK-40		101	30
Ø63 – Ø70	50	HLRN-50	M50 x 1.5	SWBK-50	DF	117	34
					DFD	137
					DFF	157
				HBK-50		111	34
