볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.

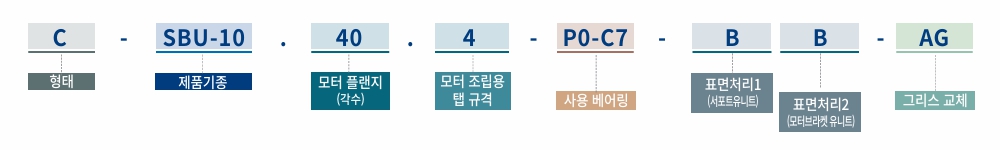

모터브라켓 유니트
고정측
| 형태 | 명칭 |
|---|---|
| C | 클린형 |
| O | 오픈형 |
| E | 경제형 |
| 사용 베어링 |
표기(고정측에만 해당) | 베어링 정밀도 | 예압 |
|---|---|---|---|
| P5 | P5 | 중예압 | |
| C8 | 일반 | 중예압 | |
| P0-C7 | 일반 | 경예압 |
| 표면처리 | 표기 | 표면처리1 (서포트유니트) |
표기 | 표면처리2 (모터브라켓유니트 본체) |
|---|---|---|---|---|
| B | BK, 흑색산화피막 | B | BA, 흑색아노다이징 | |
| N | NI, 무전해니켈도금 | W | WA, 백색아노다이징 | |
| R | RA, 저온흑색크롬도금(레이던트) | N | NI, 무전해니켈도금 |
| 그리스 종류 | 표준 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 표기 | 무기호 | AG | AE | AF | AH | AN | AX |
지지측
| 댐퍼 | 표기 | 적용여부 |
|---|---|---|
| 무기호 | 댐퍼 미적용 | |
| D | 댐퍼 적용 |
| 표면처리 | 표기 | 표면처리 |
|---|---|---|
| BA | 흑색아노다이징 | |
| WA | 백색아노다이징 | |
| NI | 무전해니켈도금 |
| 그리스 종류 | 표준 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 표기 | 무기호 | AG | AE | AF | AH | AN | AX |
※ 그리스 교체에 대한 세부 내용은 서포트유니트 고객 주문 사양의 제작 안내 페이지 내용을 참조하여 주시기 바랍니다.
