볼스크류용 서포트유니트
서포트유니트는 볼스크류 양 축단을 정밀하게 지지해 주는
역할을 합니다. ㈜성일기공은 규격별/하중별/용도별로
다양한 제품을 공급함으로써 고객들에게 높은 편의성을 제공합니다.
모터브라켓 유니트

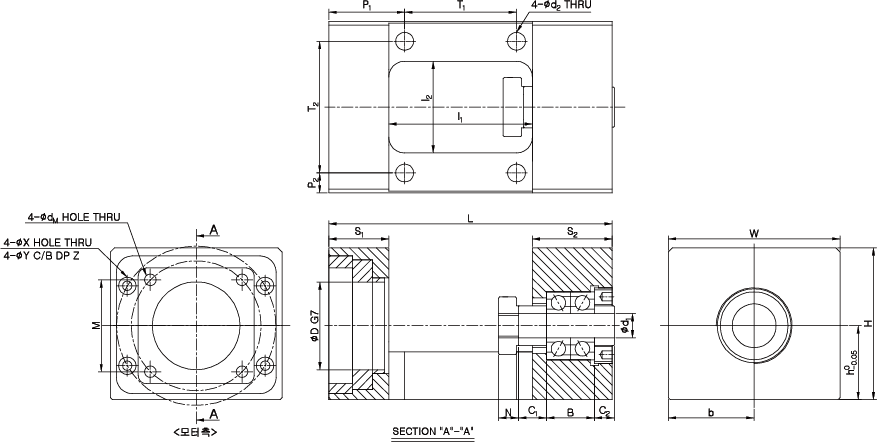

규격 정보
| 제품 번호 | CAD | 주요 치수 (mm) | 구매링크 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d1 | D | W | H | L | h | b | dM | M | N | B | C1 | C2 | |||
| M-SBU-4.20.2 P5 / P0-C7 |  |
4 | 15(16) | 34 | 29 | 52.5 | 15.5 | 17 | 2.4 | 16 | 5 | 8/10 | 4.5/3.5 | 4.5/3.5 | – |
| M-SBU-5.20.2 P5 / P0-C7 | |
5 | 15(16) | 34 | 29 | 52.5 | 15.5 | 17 | 2.4 | 16 | 5 | 8/10 | 4.5/4.5 | 5.5/4.5 | – |
| M-SBU-6.20.2 | |
6 | 15(16) | 38 | 29 | 60.5 | 15.5 | 19 | 2.4 | 16 | 5 | 12 | 7 | 5 | – |
| M-SBU-6.28.2.5 | |
6 | 22 | 43 | 38 | 71 | 18.5 | 21.5 | 2.9 | 23 | 5 | 12 | 7 | 5 | – |
| 제품 번호 | CAD | 주요 치수 (mm) | 구매링크 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d2 | P1 | P2 | T1 | T2 | I1 | I2 | S1 | S2 | X | Y | Z | |||
| M-SBU-4.20.2 P5 / P0-C7 | |
4.5 | 10.5 | 4.25 | 22 | 25.5 | 30.5 | 18 | 6.5 | 15.5 | 2.4 | 4.4 | 2 | – |
| M-SBU-5.20.2 P5 / P0-C7 | |
4.5 | 10.5 | 4.25 | 22 | 25.5 | 30.5 | 18 | 6.5 | 15.5 | 2.4 | 4.4 | 2 | – |
| M-SBU-6.20.2 P5 / P0-C7 | |
4.5 | 10.5 | 4 | 26 | 30 | 34 | 21 | 6.5 | 20 | 2.4 | 4.4 | 2 | – |
| M-SBU-6.28.2.5 | |
4.5 | 19 | 5 | 28 | 33 | 36 | 23 | 15 | 20 | 2.4 | 4.4 | 2 | – |
※ 20각 모터는 보스 삽입부 내경D (Ø15 / Ø16)을 확인하여 아래 주문 방법에 따라 품명을 선정하십시오.
※ 모터 장착 방법에 대한 자료는 당사 홈페이지를 참조하여 주시기 바랍니다.

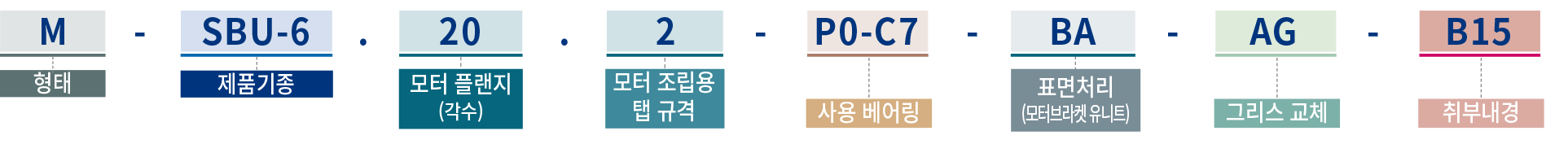

주문 방법
| 사용 베어링 |
표기(고정측에만 해당) | 베어링 정밀도 | 예압 |
|---|---|---|---|
| P5 | P5 | 중예압 | |
| P0-C7 | 일반 | 경예압 |
| 표면처리 | 표기 | 표면처리 (모터브라켓유니트 본체) |
|---|---|---|
| B | BA, 흑색아노다이징 | |
| W | WA, 백색아노다이징 | |
| N | NI, 무전해니켈도금 |
| 모터 보스부 취부 내경 (D G7) | 표기 | 취부 내경 |
|---|---|---|
| B15 | Ø15 | |
| B16 | Ø16 |
| 그리스 종류 | 표준 | LG2 | AFE-CA | AFF | HT-Z1 | NBU-15 | XL-600 |
|---|---|---|---|---|---|---|---|
| 표기 | 무기호 | AG | AE | AF | AH | AN | AX |
